DRONE THERMOGRAPHY / ANTI-ICING
Termowizyjna kontrola systemów Anti-Icing łopat turbin wiatrowych z drona
Northon wykonuje termowizyjną kontrolę systemów przeciwoblodzeniowych (Anti-Icing Systems) łopat turbin wiatrowych z wykorzystaniem drona z kamerą termowizyjną. Rejestrujemy rozkład temperatury stref grzewczych, porównujemy pracę poszczególnych obszarów łopaty i przygotowujemy dokumentację wspierającą dalszą diagnostykę.
- Inspekcja z drona
- Obrazowanie termowizyjne
- Raport stref grzewczych
09 / DRONE THERMOGRAPHY / ANTI-ICING
Termowizja z drona pozwala ocenić pracę stref grzewczych łopaty
Termogramy wykonywane podczas kontrolowanego uruchomienia systemu Anti-Icing pokazują rozkład temperatury na dostępnej powierzchni łopaty. Porównanie kolejnych stref może wskazać obszary nagrzewające się nierównomiernie, przerwy w obrazie cieplnym lub różnice wymagające dalszej weryfikacji.
Obraz termowizyjny jest elementem diagnostyki, a nie samodzielnym potwierdzeniem rodzaju usterki. Wyniki interpretujemy z uwzględnieniem konstrukcji systemu, warunków atmosferycznych, czasu pracy ogrzewania, kąta obserwacji oraz dokumentacji producenta i projektu.
Zakres techniczny
Zakres termowizyjnej inspekcji Anti-Icing Systems
Badanie planujemy na podstawie dokumentacji łopaty i systemu AIS, uzgodnionego stanu pracy, zasad obowiązujących na farmie oraz warunków pomiarowych.
- weryfikacja dostępnej dokumentacji i konfiguracji systemu przeciwoblodzeniowego
- przygotowanie planu lotu i powtarzalnych ujęć każdej łopaty
- rejestracja termogramów stref grzewczych i krawędzi natarcia
- porównanie rozkładu temperatury między odpowiadającymi sobie strefami
- wskazanie obszarów o braku lub nierównomiernej odpowiedzi cieplnej do dalszej weryfikacji
- opis obserwacji, dokumentacja zdjęciowa i zalecenia diagnostyczne w raporcie
Kwalifikacje operatora BSP
Uprawnienia do lotów diagnostycznych z kamerą termowizyjną.
Inspekcje termowizyjne systemów Anti-Icing realizujemy z wykorzystaniem bezzałogowych statków powietrznych przez przeszkolonego operatora. Poniższe dokumenty potwierdzają ukończenie szkolenia i egzaminu A1/A3 oraz rejestrację operatora UAS. W kopiach przeznaczonych do publikacji trwale ukryliśmy dane osobowe, numery identyfikacyjne i kody QR.
Rejestracja operatora UAS
Potwierdzenie rejestracji operatora bezzałogowych statków powietrznych wykorzystywanych podczas inspekcji termowizyjnych łopat turbin wiatrowych.
Zobacz zanonimizowane potwierdzenie rejestracji UASMetoda realizacji
Jak przebiega termowizyjna inspekcja systemu Anti-Icing z drona?
Po analizie dokumentacji i uzgodnieniu warunków lotu przygotowujemy plan inspekcji, rejestrujemy termogramy wzdłuż łopaty, porównujemy odpowiedź cieplną sekcji grzewczych i opisujemy obszary wymagające uwagi. Raport może obejmować termogramy, lokalizację obserwacji, warunki badania oraz rekomendację dalszej kontroli.
- 01
Przygotowanie danych
Analizujemy konfigurację systemu, schemat stref grzewczych, wymagany stan pracy i zasady obowiązujące na farmie.
- 02
Planowanie lotu
Ustalamy bezpieczny plan lotu, powtarzalny dystans i kąty obserwacji dla każdej łopaty.
- 03
Rejestracja termogramów
Wykonujemy termogramy kolejnych stref łopat i zapisujemy warunki badania.
- 04
Analiza porównawcza
Porównujemy obrazy stref i łopat, uwzględniając ograniczenia oraz warunki pomiaru.
- 05
Raport
Opisujemy obserwacje, lokalizację termogramów i obszary rekomendowane do dalszej weryfikacji.
Dokumentacja
Co otrzymuje klient
- zestaw termogramów łopat i stref grzewczych
- oznaczenie badanej łopaty i lokalizacji obserwacji
- opis warunków i stanu pracy systemu podczas badania
- porównanie odpowiadających sobie obszarów
- lista miejsc rekomendowanych do dalszej weryfikacji
Diagnostyka i decyzja serwisowa
Kiedy warto wykonać termowizyjną kontrolę systemu Anti-Icing?
Badanie może wspierać diagnostykę po alarmie systemu, przy podejrzeniu nierównomiernego nagrzewania, po naprawie lub pracach przy instalacji grzewczej, a także podczas kontroli okresowej wymaganej dokumentacją projektu. Zakres i moment pomiaru zawsze zależą od konstrukcji turbiny oraz procedur producenta.
Porównanie stref ma największą wartość wtedy, gdy system pracuje w uzgodnionym trybie, a warunki lotu i otoczenia umożliwiają uzyskanie czytelnych termogramów. Wiatr, nasłonecznienie, opad, wilgoć i wcześniejsze wychłodzenie łopaty mogą wpływać na obraz cieplny.
Planowanie zakresu
Od czego zależy zakres inspekcji termowizyjnej łopat?
Zakres zależy od konstrukcji systemu przeciwoblodzeniowego, liczby turbin i łopat, dostępnego trybu pracy ogrzewania, wymagań dokumentacyjnych, warunków terenowych oraz możliwości bezpiecznego wykonania operacji dronowej.
- producent i model turbiny
- typ systemu Anti-Icing i układ stref grzewczych
- liczba turbin oraz łopat
- dostępny tryb pracy systemu
- historia alarmów i wcześniejszych napraw
- lokalizacja oraz warunki operacji dronowej
Northon / Europe
Termowizyjne inspekcje systemów Anti-Icing w Polsce i Europie
Mobilne zespoły Northon realizują projekty serwisowe w Polsce i innych krajach Europy. Każdą operację dronową planujemy po potwierdzeniu wymagań lokalnych, zasad obowiązujących na farmie, warunków przestrzeni powietrznej i możliwości bezpiecznego wykonania pomiaru.
Przygotowanie zapytania
Jakie dane przesłać do przygotowania oferty?
Podstawowe dane turbiny i systemu grzewczego pozwalają ocenić wymagany zakres lotów, liczbę termogramów i formę dokumentacji. Jeżeli wystąpił alarm lub nierównomierne nagrzewanie, warto dołączyć historię zdarzenia i dostępne materiały techniczne.
- producent i model turbiny
- typ systemu przeciwoblodzeniowego
- liczba turbin i łopat
- opis alarmu lub obserwowanej nieprawidłowości
- dostępna dokumentacja techniczna
- lokalizacja farmy i oczekiwany termin
Northon / Anti-Icing Systems
Termowizyjna kontrola łopat z drona.

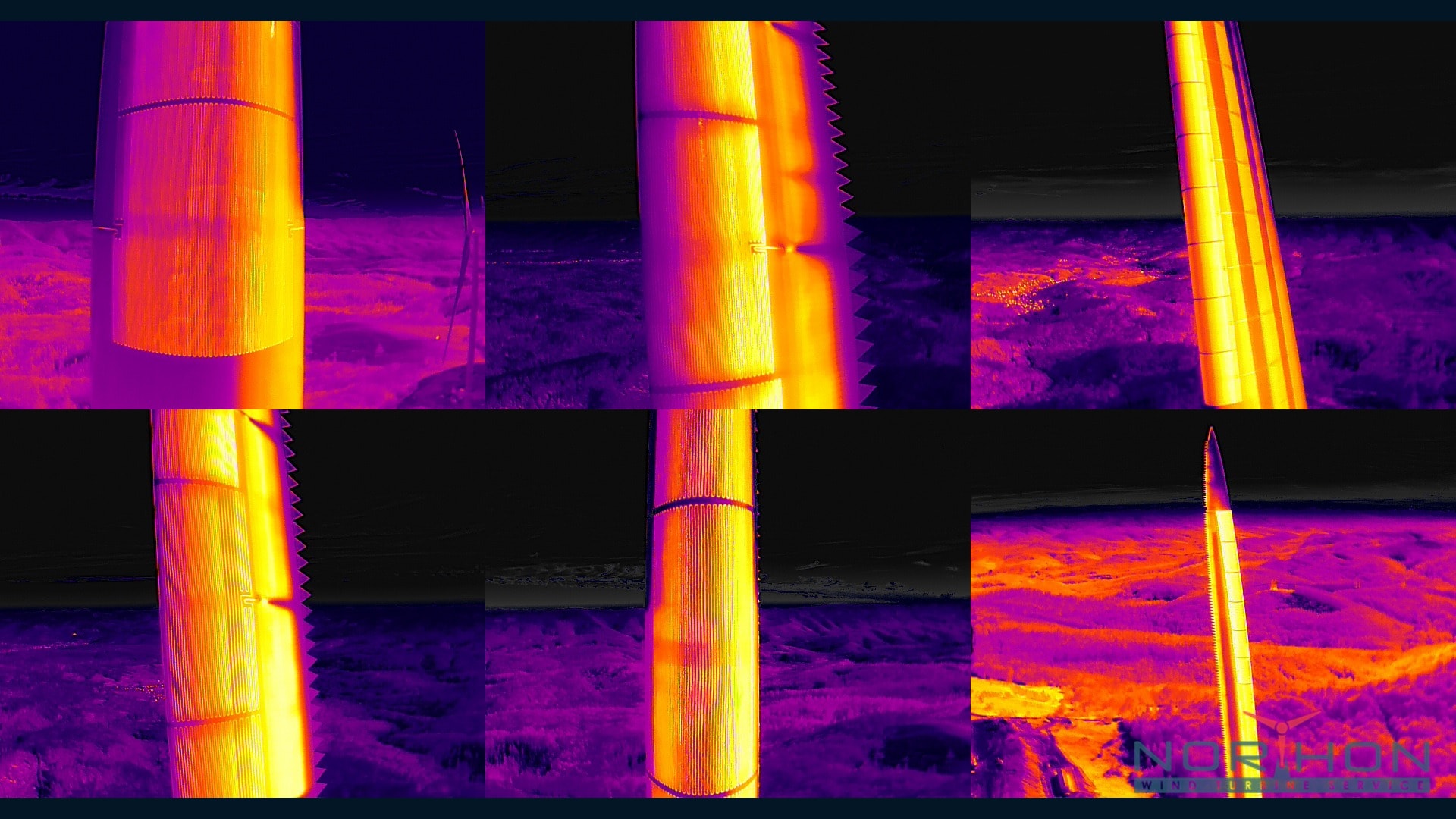

Termogramy pochodzą z rzeczywistych inspekcji systemów przeciwoblodzeniowych łopat. Każdy obraz analizujemy razem z warunkami pomiaru, stanem pracy systemu oraz konfiguracją stref grzewczych.
E-E-A-T / Northon
Termogramy, kwalifikacje operatora i dokumentacja techniczna projektu
Weryfikacja techniczna: zespół serwisu mechanicznego Northon
FAQ
Najczęstsze pytania
Na czym polega termowizyjna kontrola systemu Anti-Icing z drona?
Na rejestracji rozkładu temperatury na powierzchni łopaty podczas pracy systemu grzewczego i porównaniu odpowiedzi cieplnej jego stref.
Jakie nieprawidłowości może wskazać termogram?
Może ujawnić nierównomierne nagrzewanie, przerwę w obrazie cieplnym lub obszar różniący się od porównywalnych sekcji. Każda obserwacja wymaga interpretacji w kontekście systemu i warunków badania.
Czy anomalia cieplna potwierdza uszkodzenie systemu?
Nie zawsze. Termowizja wskazuje obszar wymagający uwagi, natomiast potwierdzenie przyczyny może wymagać kontroli elektrycznej, analizy dokumentacji lub dodatkowej diagnostyki.
Czy turbina musi być zatrzymana podczas inspekcji?
Wymagany stan turbiny i systemu ustala się dla konkretnego projektu zgodnie z procedurami bezpieczeństwa, dokumentacją producenta i planem operacji dronowej.
Co wpływa na jakość wyniku badania?
Między innymi tryb i czas pracy ogrzewania, temperatura otoczenia, wiatr, nasłonecznienie, wilgoć, geometria łopaty, odległość oraz kąt obserwacji.
Jakie dane są potrzebne do przygotowania wyceny?
Model turbiny, typ systemu Anti-Icing, liczba turbin i łopat, opis problemu, lokalizacja, dostępna dokumentacja oraz oczekiwany termin.
Czy Northon realizuje inspekcje poza Polską?
Tak. Northon realizuje projekty w Polsce i innych krajach Europy po uzgodnieniu zakresu, wymagań farmy oraz warunków bezpiecznej operacji dronowej.
