ELECTRICAL THERMOGRAPHY
Termowizja połączeń kablowych turbin wiatrowych
Northon wykonuje badania termowizyjne połączeń kablowych, rozdzielnic i dostępnych elementów instalacji elektrycznych turbin wiatrowych. Rejestrujemy rozkład temperatur podczas pracy urządzeń, porównujemy elementy o podobnym obciążeniu i dokumentujemy stwierdzone anomalie cieplne.
- Pomiar bezkontaktowy
- Porównanie podobnych obwodów
- Raport termogramów
08 / ELECTRICAL THERMOGRAPHY
Termowizja pomaga wykrywać anomalie bez demontażu instalacji
Obraz termiczny pozwala wskazać miejsca o temperaturze odmiennej od porównywalnych połączeń lub elementów. Wynik może wspierać diagnostykę luźnego styku, nierównomiernego obciążenia, problemu z przewodzeniem ciepła albo uszkodzenia komponentu.
Badanie termowizyjne jest narzędziem diagnostycznym, a nie samodzielną diagnozą przyczyny. Interpretujemy je z uwzględnieniem obciążenia, warunków pomiaru, konstrukcji urządzenia i dostępnych danych elektrycznych.
Pomiar pod obciążeniem
Termogram pokazuje rozkład temperatur, nie tylko pojedynczy punkt.
Pomiary wykonujemy na dostępnych połączeniach kablowych, zaciskach, aparaturze i torach prądowych pracujących w uzgodnionym stanie obciążenia. Rejestrujemy warunki badania oraz parametry istotne dla późniejszej interpretacji obrazu termicznego.
Porównujemy fazy i elementy o podobnej funkcji, szukając różnic, których nie wyjaśnia obciążenie ani konstrukcja instalacji. Dzięki temu termowizja wspiera wybór miejsc wymagających kontroli elektrycznej, zamiast zastępować właściwą diagnostykę przyczyny.
01Zakres techniczny
Zakres inspekcji termowizyjnej
Punkty kontrolne ustalamy z klientem na podstawie schematu turbiny, historii alarmów i bezpiecznych możliwości wykonania pomiaru.
- połączenia kablowe generatora i przekształtnika
- rozdzielnice, styczniki, zabezpieczenia i szyny prądowe
- połączenia transformatora i torów mocy
- złącza układów pomocniczych oraz zasilania silników
- porównanie faz i podobnych komponentów
- termogram widzialny, termiczny i klasyfikacja obserwacji
Analiza i dokumentacja
Każdą anomalię odnosimy do warunków pomiaru i punktu porównawczego.
Sama temperatura maksymalna nie przesądza o stanie połączenia. W ocenie uwzględniamy emisyjność, dostęp optyczny, obciążenie, temperaturę odniesienia oraz różnice pomiędzy porównywalnymi przewodami, zaciskami lub aparatami.
Raport może obejmować termogram, lokalizację punktu, warunki pomiaru, opis obserwacji i zalecany kolejny krok. Pozwala to zaplanować kontrolę połączenia, pomiar elektryczny albo naprawę w ramach uzgodnionego postoju turbiny.
07Metoda realizacji
Jak przebiega termowizja instalacji turbiny?
Po uzgodnieniu zakresu i zasad bezpiecznego dostępu identyfikujemy punkty pomiarowe, rejestrujemy obrazy termiczne i referencyjne, porównujemy elementy oraz opisujemy anomalie wraz z warunkami badania i zaleceniem dalszej weryfikacji.
- 01
Plan
Wskazujemy punkty kontroli, wymagany stan pracy i zasady bezpiecznego dostępu.
- 02
Pomiar
Rejestrujemy termogramy oraz obrazy widzialne i parametry pomiarowe.
- 03
Analiza
Porównujemy temperatury faz, elementów podobnych i otoczenia.
- 04
Raport
Opisujemy lokalizację anomalii, różnicę temperatur i zalecany priorytet weryfikacji.
Dokumentacja
Co otrzymuje klient
- termogram i zdjęcie widzialne punktu
- warunki oraz parametry pomiaru
- porównanie z punktem odniesienia
- klasyfikacja i rekomendowany kolejny krok
Diagnostyka i decyzja serwisowa
Kiedy warto wykonać badanie termowizyjne?
Termowizja może wspierać przeglądy okresowe, odbiór po pracach elektrycznych, diagnostykę alarmów, ocenę połączeń po dokręcaniu albo analizę nietypowego nagrzewania. Najbardziej miarodajna jest przy znanym i odpowiednim obciążeniu.
Objawami wymagającymi uwagi mogą być lokalne przegrzanie, różnica względem podobnych faz lub połączeń, ślady termiczne, zapach albo powtarzające się zabezpieczenia. Każdy wynik należy odnieść do warunków pracy.
Planowanie zakresu
Od czego zależy zakres badania termowizyjnego?
Zakres zależy od liczby punktów, dostępności urządzeń pod obciążeniem, warunków otwarcia osłon, procedur elektrycznych i wymaganego raportu.
- model turbiny i układ elektryczny
- lista rozdzielnic i punktów
- możliwe obciążenie podczas badania
- warunki bezpiecznego dostępu
- dostępne wyniki wcześniejszych kontroli
- liczba turbin i format raportu
Northon / Europe
Termowizja turbin w Polsce i Europie
Northon realizuje badania termowizyjne instalacji turbin wiatrowych w Polsce i innych krajach Europy. Harmonogram i sposób pomiaru ustalamy tak, aby uzyskać użyteczne warunki obciążenia i zachować wymagania bezpieczeństwa elektrycznego.
Przygotowanie zapytania
Jakie dane przesłać do przygotowania badania?
Do wyceny potrzebna jest liczba turbin, lista punktów, informacje o możliwości pracy pod obciążeniem i wymagania dotyczące raportu. Pomocne są także schematy oraz wcześniejsze wyniki pomiarów.
- producent i model turbiny
- lista badanych rozdzielnic lub połączeń
- planowane obciążenie
- procedura dostępu elektrycznego
- schematy i wcześniejsze raporty
- lokalizacja oraz termin
Northon / Termowizja
Termowizja instalacji elektrycznej w praktyce.

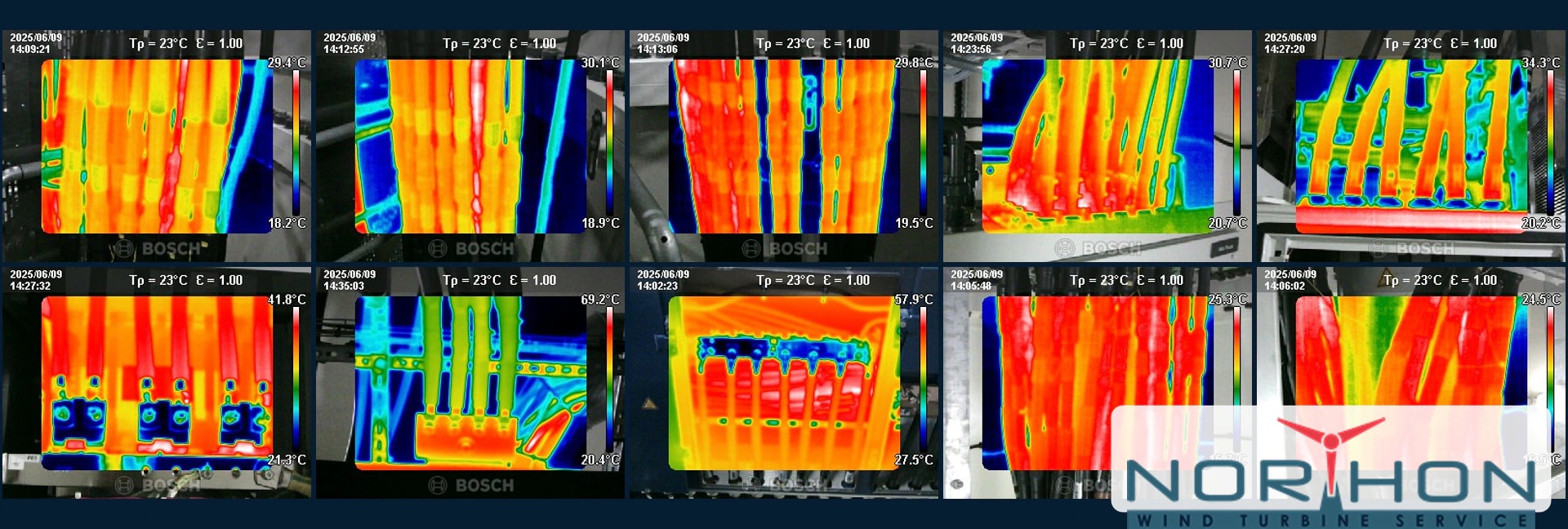

Termogramy z realizacji Northon przedstawiają porównanie obciążonych połączeń kablowych, zacisków, aparatury i torów prądowych w instalacjach turbin wiatrowych. Każde zdjęcie interpretujemy wraz z obciążeniem, emisyjnością i warunkami pomiaru.
E-E-A-T / Northon
Pomiar opisany razem z warunkami i kontekstem technicznym
Weryfikacja techniczna: zespół serwisu mechanicznego Northon
FAQ
Najczęstsze pytania
Na czym polega termowizja połączeń kablowych?
Na bezkontaktowej rejestracji promieniowania cieplnego i porównaniu temperatur dostępnych połączeń oraz elementów podczas pracy instalacji.
Czy badanie wymaga obciążenia turbiny?
Warunki obciążenia mają duży wpływ na wynik. Wymagany stan pracy ustala się dla zakresu i dokumentacji konkretnego projektu.
Czy termowizja wskazuje przyczynę usterki?
Wskazuje anomalię cieplną. Przyczyna może wymagać dodatkowych pomiarów elektrycznych, kontroli mechanicznej lub analizy obciążenia.
Jakie elementy mogą być badane?
Między innymi dostępne połączenia kablowe, rozdzielnice, aparatura i inne punkty wskazane w zatwierdzonym zakresie, z zachowaniem zasad bezpieczeństwa.
Co zawiera raport termowizyjny?
Może obejmować obraz termiczny i referencyjny, lokalizację punktu, warunki pomiaru, opis anomalii oraz rekomendację dalszej weryfikacji.
Od czego zależy cena badania?
Od liczby turbin i punktów, dostępu, możliwości wykonania pomiaru pod obciążeniem, procedur elektrycznych i oczekiwanego raportu.
Czy Northon wykonuje termowizję poza Polską?
Tak. Usługi są realizowane w Polsce i innych krajach Europy po uzgodnieniu zakresu i harmonogramu.
