Wymiana pękniętych szpilek łopat turbin wiatrowych
Northon specjalizuje się w usuwaniu i wymianie pękniętych szpilek mocujących łopaty do piasty turbiny wiatrowej. Wymieniliśmy już ponad 600 takich elementów, wykorzystując własne narzędzia ekstrakcyjne i metody rozwijane podczas rzeczywistych napraw.
- 600+ wymienionych szpilek
- Autorskie narzędzia ekstrakcyjne
- Specjalizacja Northon
05 / BLADE ROOT FASTENERS
Naprawa połączenia łopata–piasta wymaga precyzyjnej diagnozy
Pęknięta szpilka może znajdować się powyżej powierzchni, równo z nią albo głęboko w otworze. Przed wyborem metody sprawdzamy dostęp, stan pozostałej części elementu, geometrię otworu i możliwość ochrony gwintu.
Doświadczenie zdobyte podczas wymiany ponad 600 pękniętych szpilek pozwoliło nam opracować skuteczny i powtarzalny proces. Na potrzeby tych prac projektowaliśmy oraz udoskonalaliśmy własne przyrządy prowadzące i narzędzia ekstrakcyjne, dobierane indywidualnie do rodzaju uszkodzenia.
Po usunięciu fragmentu kontrolujemy połączenie, oczyszczamy miejsce pracy i montujemy nowy element zgodnie z dokumentacją projektu. W razie stwierdzenia dodatkowych nieprawidłowości zakres konsultujemy przed kontynuowaniem prac.
Specjalizacja Northon / 600+ wymienionych szpilek
Własne narzędzia do skutecznej ekstrakcji pękniętych szpilek.
Wymieniliśmy już ponad 600 pękniętych szpilek mocujących łopaty turbin wiatrowych. Dzięki tej skali doświadczenia wypracowaliśmy skuteczny i powtarzalny proces obejmujący identyfikację uszkodzenia, kontrolowaną ekstrakcję, ocenę gwintu oraz przygotowanie połączenia do montażu nowego elementu.
Na potrzeby tych napraw projektowaliśmy i rozwijaliśmy własne przyrządy prowadzące oraz narzędzia ekstrakcyjne. Dobieramy je do głębokości pęknięcia, dostępu i stanu gniazda, aby zachować osiowe prowadzenie, chronić gwint i ograniczyć ingerencję w połączenie łopata–piasta.
01Zakres techniczny
Zakres wymiany szpilek łopat
Metodę ustalamy indywidualnie — nie każda pęknięta szpilka wymaga takiego samego sposobu wiercenia, ekstrakcji lub naprawy gwintu.
- lokalizacja pęknięcia i ocena dostępnej długości
- zabezpieczenie łopaty, piasty i sąsiednich połączeń
- centryczne przygotowanie pozostałości elementu
- kontrolowane wykręcenie lub usunięcie fragmentu
- czyszczenie i sprawdzenie gwintu oraz powierzchni czołowej
- montaż nowej szpilki i kontrola połączenia
Montaż i kontrola
Nowe szpilki montujemy według dokumentacji właściwej dla danego projektu.
Przed montażem sprawdzamy przygotowanie gniazda, zgodność nowego elementu oraz wymagania dotyczące sposobu osadzenia, dokręcania i zabezpieczenia połączenia. Parametry prac wynikają z dokumentacji producenta turbiny albo uzgodnionej procedury naprawczej.
Po zakończeniu montażu wykonujemy kontrolę połączenia, nanosimy oznaczenia kontrolne i przygotowujemy dokumentację fotograficzną. Zakres odbioru jest dopasowany do liczby wymienianych szpilek i wymagań projektu.
06Metoda realizacji
Jak przebiega wymiana pękniętej szpilki łopaty?
Proces obejmuje zabezpieczenie łopaty i piasty, przygotowanie dostępu, zastosowanie dobranego oprzyrządowania prowadzącego, precyzyjne usunięcie pękniętego fragmentu, ocenę oraz oczyszczenie gwintu, montaż właściwej szpilki i udokumentowanie rezultatu.
- 01
Ocena
Dokumentujemy położenie i sposób pęknięcia oraz warunki dostępu.
- 02
Ekstrakcja
Usuwamy fragment szpilki, chroniąc oś i powierzchnię gwintu.
- 03
Kontrola
Sprawdzamy gwint, czystość i możliwość montażu elementu zastępczego.
- 04
Montaż
Instalujemy nową szpilkę i wykonujemy wymagane sprawdzenia końcowe.
Dokumentacja
Co otrzymuje klient
- lokalizacja i identyfikacja uszkodzonej szpilki
- zdjęcia przed ekstrakcją i po niej
- ocena gwintu i gniazda
- potwierdzenie montażu nowego elementu
Diagnostyka i decyzja serwisowa
Co wpływa na wybór metody usunięcia szpilki?
Znaczenie ma głębokość pęknięcia, materiał i średnica elementu, stan gwintu, możliwość osiowego prowadzenia narzędzia oraz wymagania producenta. Nie stosujemy jednej metody do każdego przypadku.
Jeżeli uszkodzenie obejmuje gwint, otwór lub elementy sąsiednie, dalsze działania wymagają osobnej oceny technicznej. Priorytetem jest zachowanie geometrii i integralności połączenia.
Planowanie zakresu
Od czego zależy zakres i koszt wymiany szpilek?
Zakres zależy od liczby uszkodzonych elementów, ich położenia, dostępu, stanu gwintów oraz wymaganego oprzyrządowania.
- model turbiny i łopaty
- lokalizacja pęknięcia względem powierzchni
- liczba uszkodzonych szpilek
- zdjęcia i dostępne wyniki kontroli
- stan sąsiednich elementów połączenia
- lokalizacja farmy i termin
Northon / Europe
Wymiana szpilek łopat w Polsce i Europie
Northon realizuje naprawy połączeń łopata–piasta w Polsce i innych krajach Europy. Przed mobilizacją potwierdzamy konfigurację turbiny, potrzebne części, oprzyrządowanie i warunki bezpiecznego dostępu.
Przygotowanie zapytania
Dane potrzebne do oceny uszkodzonej szpilki
Zdjęcia uszkodzenia i podstawowe dane turbiny pozwalają wstępnie określić wymagany dostęp oraz zestaw narzędzi. Ostateczna metoda zależy od stanu stwierdzonego na miejscu.
- producent i model turbiny
- oznaczenie łopaty lub pozycji
- zdjęcie miejsca pęknięcia
- przybliżona głębokość uszkodzenia
- liczba elementów do wymiany
- dostępna procedura producenta
Northon / Szpilki łopat

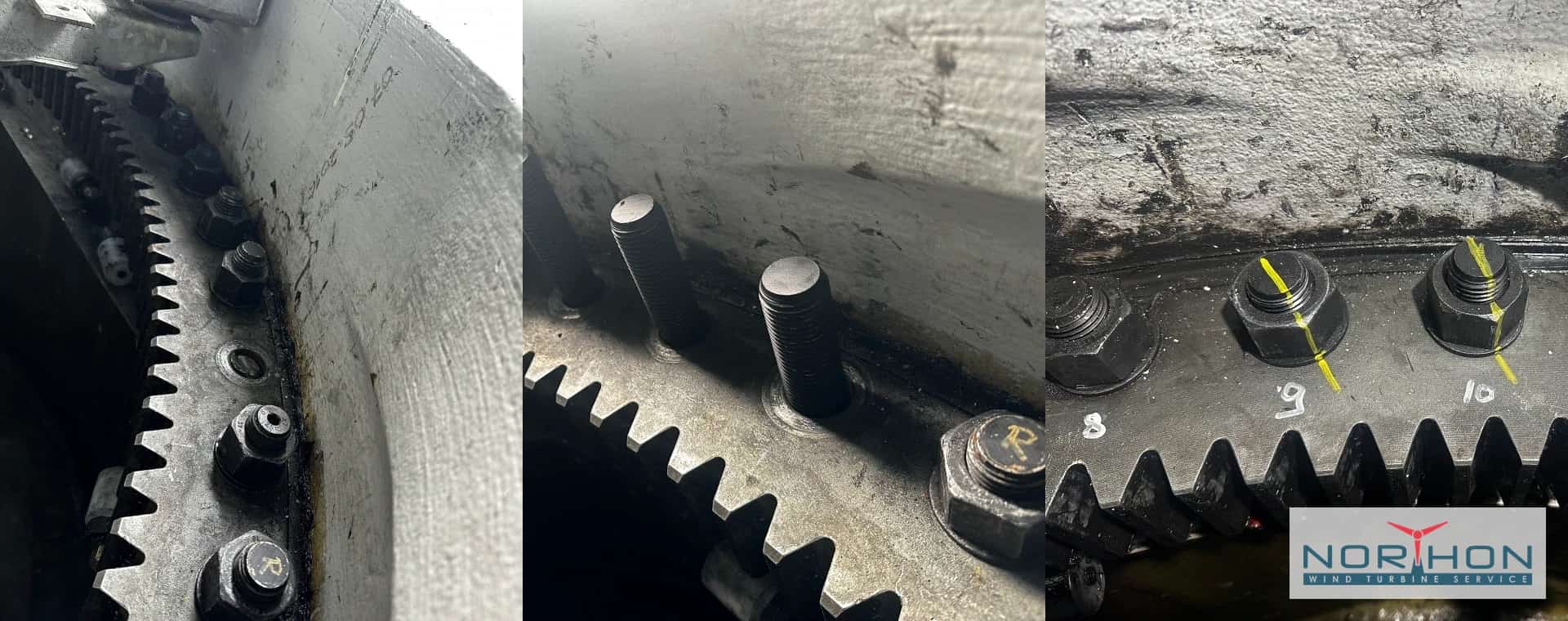

Wymiana pękniętych szpilek w praktyce.
Dokumentacja z realizacji pokazuje identyfikację uszkodzonych szpilek łopat, ich kontrolowany demontaż, przygotowanie gniazd, montaż nowych elementów i końcowe oznaczenie połączenia.
E-E-A-T / Northon
Ponad 600 wymienionych szpilek i własne narzędzia ekstrakcyjne
Weryfikacja techniczna: zespół serwisu mechanicznego Northon
FAQ
Najczęstsze pytania
Jakie doświadczenie ma Northon w wymianie pękniętych szpilek łopat?
Wymieniliśmy już ponad 600 pękniętych szpilek mocujących łopaty turbin wiatrowych. Jest to jedna z naszych specjalizacji, wspierana przez własne przyrządy prowadzące, narzędzia ekstrakcyjne i metody rozwijane podczas realizacji.
Na czym polega wymiana pękniętej szpilki łopaty?
Na zabezpieczeniu połączenia, kontrolowanym usunięciu pękniętego fragmentu, ocenie gwintu i montażu nowego elementu zgodnie z dokumentacją.
Czy każdą pękniętą szpilkę usuwa się tą samą metodą?
Nie. Metoda zależy od głębokości i charakteru pęknięcia, dostępu, stanu gwintu oraz konstrukcji połączenia.
Czy podczas prac kontrolowany jest gwint?
Tak. Po usunięciu fragmentu oceniamy dostępny gwint i przygotowujemy go do montażu. Dodatkowe uszkodzenia są dokumentowane.
Czy można wymienić kilka szpilek podczas jednej mobilizacji?
Tak, jeżeli pozwala na to zatwierdzony zakres, dostępność części i dokumentacja. Kolejność prac ustala się z uwzględnieniem bezpieczeństwa połączenia.
Jakie zdjęcia są potrzebne do wyceny?
Najbardziej pomocne są zdjęcia miejsca pęknięcia, całego połączenia, oznaczenia turbiny oraz widoku pokazującego dostęp do uszkodzonej pozycji.
Czy po wymianie wykonywana jest dokumentacja?
Tak. Zakres dokumentacji jest uzgadniany dla projektu i może obejmować zdjęcia, opis wykonanych prac oraz identyfikację wymienionych elementów.
Czy usługa jest dostępna poza Polską?
Tak. Northon realizuje naprawy turbin wiatrowych w Polsce i innych krajach Europy.
