GEARBOX SERVICE
Wymiana łożysk przekładni turbiny wiatrowej
Northon wykonuje specjalistyczną wymianę łożysk przekładni głównych turbin wiatrowych. Przygotowujemy technologię demontażu, kontrolujemy dostępne elementy współpracujące, montujemy nowe łożysko i odtwarzamy zespół zgodnie z dokumentacją właściwą dla przekładni oraz projektu.
- Ocena elementów współpracujących
- Czystość układu
- Kontrola po montażu
03 / GEARBOX SERVICE
Kiedy należy rozważyć wymianę łożysk przekładni?
Wymianę łożyska przekładni planuje się po potwierdzeniu usterki na podstawie diagnostyki, wyników inspekcji, historii pracy i wymagań producenta. Podwyższone drgania, nietypowy hałas, zmiana temperatury, nieprawidłowości w oleju lub ślady zużycia mogą wskazywać potrzebę pogłębionej oceny, lecz nie stanowią samodzielnie podstawy do wymiany.
Przed realizacją analizujemy konfigurację przekładni, położenie łożyska, dostęp w gondoli, masy demontowanych zespołów, możliwości podnoszenia oraz zakres kontroli elementów odsłoniętych podczas prac. Na tej podstawie przygotowujemy technologię i wyposażenie odpowiadające rzeczywistym warunkom projektu.
Demontaż i zabezpieczenie
Dostęp do łożyska wymaga kontrolowanego otwarcia przekładni.
Przed rozpoczęciem prac zabezpieczamy turbinę, wyznaczamy czystą strefę montażową i przygotowujemy dedykowane oprzyrządowanie do podparcia oraz podnoszenia wału. Pokrywy, przewody i elementy stopnia przekładni demontujemy w ustalonej kolejności, chroniąc uzębienie, gniazda i układ olejowy przed uszkodzeniem oraz zanieczyszczeniem.
Po otwarciu przekładni dokumentujemy położenie elementów i sprawdzamy dostępne powierzchnie współpracujące. Każde dodatkowe uszkodzenie, ślad przegrzania, zużycia albo zanieczyszczenia jest rejestrowane przed kontynuowaniem naprawy.
05
Zakres techniczny
Zakres prac przy łożyskach przekładni
Możliwość naprawy up-tower i szczegółowy zakres potwierdzamy po analizie modelu przekładni oraz dokumentacji producenta.
- analiza raportów diagnostycznych i dokumentacji naprawy
- przygotowanie podparcia, podnoszenia i specjalistycznych przyrządów
- kontrolowany demontaż pokryw, wałów lub elementów stopnia przekładni
- usunięcie łożyska i ocena powierzchni współpracujących
- montaż nowego łożyska z kontrolą położenia i pasowania
- odtworzenie układu smarowania, uszczelnień i połączeń
Montaż i odbiór
Każde pasowanie i powierzchnię współpracującą sprawdzamy przed zamknięciem.
Przed osadzeniem nowego łożyska kontrolujemy stan wału, gniazda, elementów ustalających i uszczelnień. Łożysko przygotowujemy zgodnie z technologią montażową, utrzymując właściwą czystość, temperaturę i pozycję elementu podczas wprowadzania do zespołu.
Po złożeniu odtwarzamy smarowanie, uszczelnienia i połączenia śrubowe. Kontrola końcowa obejmuje zgodność montażu, swobodę współpracy elementów oraz uzgodnione pomiary lub próbę ruchową przed przekazaniem turbiny do dalszej eksploatacji.
04Metoda realizacji
Jak przebiega wymiana łożysk przekładni turbiny wiatrowej?
Demontaż i ponowny montaż realizujemy etapowo, według dokumentacji technicznej i uzgodnionego planu podnoszenia. Chronimy otwarte wnętrze przekładni przed zanieczyszczeniem, kontrolujemy dostępne powierzchnie i dokumentujemy stan zespołu przed jego zamknięciem.
- 01
Diagnoza
Potwierdzamy uszkodzony węzeł i uzasadnienie zakresu naprawy.
- 02
Technologia
Dobieramy przyrządy, części, metodę demontażu oraz kontrolę czystości.
- 03
Wymiana
Demontujemy uszkodzony element i instalujemy nowy według procedury.
- 04
Kontrola
Weryfikujemy złożenie, smarowanie, szczelność i wymagane parametry odbioru.
Dokumentacja
Co otrzymuje klient
- lista zastosowanych części i materiałów
- fotografie powierzchni przed i po montażu
- wyniki dostępnych pomiarów kontrolnych
- protokół zamknięcia i zaleceń eksploatacyjnych
Diagnostyka i decyzja serwisowa
Objawy uszkodzenia łożysk przekładni głównej
Nieprawidłowości mogą ujawniać się jako zmiana poziomu lub charakteru drgań, nietypowy hałas, wzrost temperatury, obecność cząstek zużycia w oleju albo pogarszające się wyniki inspekcji. Interpretacja wymaga uwzględnienia konstrukcji przekładni, punktu pomiarowego, warunków pracy i wcześniejszych zdarzeń serwisowych.
Przed przygotowaniem wymiany analizujemy dostępne raporty diagnostyczne, wyniki kontroli oleju i inspekcji oraz wymagania producenta. Pozwala to określić, czy zakres powinien obejmować wyłącznie węzeł łożyskowy, czy również kontrolę gniazda, wału, uszczelnień i dostępnego uzębienia.
Planowanie zakresu
Od czego zależy zakres i koszt wymiany łożysk przekładni?
Wycena zależy od typu przekładni, lokalizacji łożyska, technologii demontażu zespołu wału, dostępnej przestrzeni i urządzeń podnoszących. Znaczenie mają również masa elementów, liczba turbin, lokalizacja farmy, wymagany zakres kontroli oraz sposób raportowania. Dlatego ofertę przygotowujemy po analizie dokumentacji konkretnego projektu.
- typ przekładni i położenie wymienianego łożyska
- zakres demontażu, podnoszenia i zabezpieczenia wnętrza
- kontrola wału, gniazda, uszczelnień i dostępnego uzębienia
- lokalizacja, liczba turbin i wymagania dokumentacyjne
Northon / Europe
Wymiana łożysk przekładni w Polsce i Europie
Zespoły Northon realizują wymiany łożysk przekładni turbin wiatrowych w Polsce i innych krajach Europy. Przed mobilizacją ustalamy konfigurację przekładni, sposób transportu wyposażenia, warunki dostępu i wymagania lokalne. Usługa może zostać połączona z kontrolą elementów współpracujących, pracami przy sprzęgle oraz pomiarem współosiowości generatora i przekładni, jeżeli wymaga tego dokumentacja projektu.
Przygotowanie zapytania
Jakie dane przesłać do przygotowania oferty?
Do przygotowania bezpiecznej technologii i rzetelnej wyceny potrzebujemy danych pozwalających rozpoznać przekładnię, lokalizację usterki i warunki realizacji. Jeżeli dokumentacja jest niepełna, warto przesłać fotografie tabliczek znamionowych, dostępne raporty oraz opis dotychczasowych obserwacji.
- producent i model turbiny
- producent, typ i oznaczenie przekładni
- lokalizacja i oznaczenie łożyska
- opis objawów oraz wyniki diagnostyki
- dostępne raporty olejowe lub inspekcyjne
- dokumentacja techniczna i wymagania producenta
- lokalizacja farmy i liczba turbin
- oczekiwany termin realizacji
Northon / Serwis przekładni
Wymiana łożysk przekładni w praktyce.

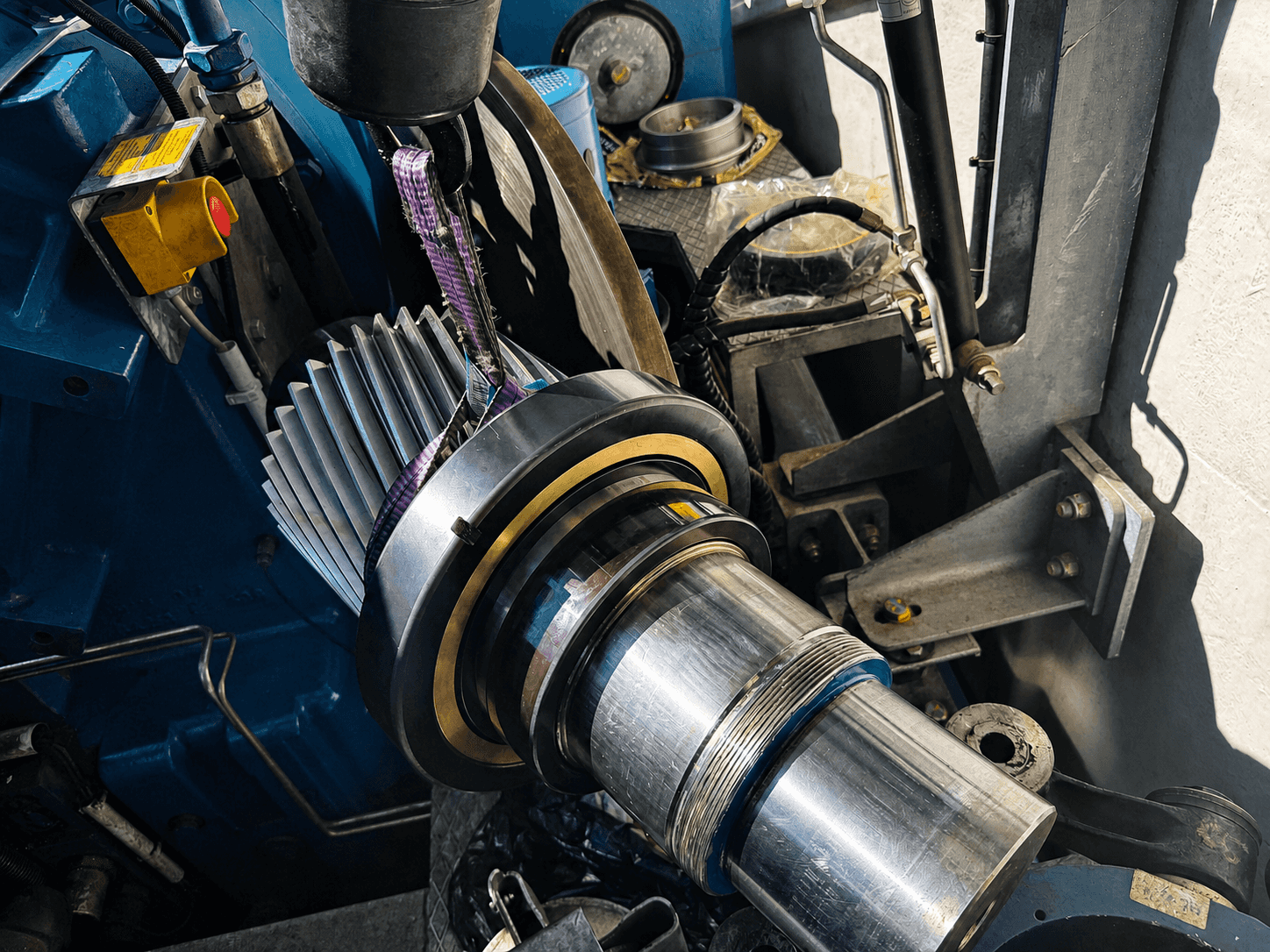

Dokumentacja z realizacji pokazuje kontrolowane otwarcie przekładni, demontaż zespołu wału, inspekcję gniazd i uzębienia, montaż nowego łożyska oraz końcowe zamknięcie węzła przekładni głównej turbiny wiatrowej.
E-E-A-T / Northon
Doświadczenie w serwisie przekładni udokumentowane na turbinie
Weryfikacja techniczna: zespół serwisu mechanicznego Northon
FAQ
Najczęstsze pytania
Na czym polega wymiana łożysk przekładni turbiny wiatrowej?
Zakres obejmuje przygotowanie i zabezpieczenie miejsca pracy, kontrolowany demontaż zespołu zapewniającego dostęp do łożyska, kontrolę dostępnych elementów, montaż nowego łożyska, odtworzenie przekładni i dokumentację wykonanych czynności.
Kiedy należy rozważyć wymianę łożyska przekładni?
Decyzję podejmuje się na podstawie diagnostyki, inspekcji, historii pracy oraz dokumentacji producenta. Sygnałem do analizy mogą być drgania, hałas, temperatura, cząstki zużycia w oleju lub nieprawidłowości ujawnione podczas kontroli.
Jakie są typowe objawy uszkodzenia łożysk przekładni?
Mogą wystąpić zmiany drgań i hałasu, wzrost temperatury, nieprawidłowości w oleju lub pogarszające się wyniki inspekcji. Przyczynę należy potwierdzić metodami właściwymi dla danej przekładni i warunków pracy.
Czy łożysko przekładni można wymienić bez demontażu całej przekładni?
Możliwość realizacji w gondoli zależy od konstrukcji przekładni, położenia łożyska, dostępnej przestrzeni, masy elementów i zatwierdzonej technologii. Oceniamy ją po otrzymaniu dokumentacji technicznej.
Jak zabezpieczane jest wnętrze przekładni podczas prac?
Sposób zabezpieczenia dobieramy do zakresu otwarcia przekładni i warunków projektu. Celem jest ograniczenie ryzyka zanieczyszczenia, ochrona odsłoniętych elementów oraz utrzymanie kontroli nad częściami i narzędziami.
Jakie elementy kontrolujecie podczas wymiany łożyska?
W uzgodnionym zakresie oceniamy dostępne powierzchnie wału i gniazda, uszczelnienia, elementy mocujące oraz widoczne uzębienie. Zakres i kryteria odbioru wynikają z dokumentacji konkretnego projektu.
Czy po wymianie łożyska przekładni potrzebne jest osiowanie?
Kontrola współosiowości może być wymagana po pracach w układzie napędowym. Decyzję oraz tolerancje określa dokumentacja producenta i zakres wykonanej ingerencji. Northon może wykonać laserowy pomiar generatora z przekładnią.
Od czego zależy koszt wymiany łożysk przekładni?
Koszt zależy od typu przekładni, położenia łożyska, sposobu demontażu i podnoszenia, zakresu kontroli, liczby turbin, lokalizacji i wymagań dokumentacyjnych. Wycena powstaje po analizie danych technicznych.
Czy Northon realizuje serwis przekładni poza Polską?
Tak. Mobilne zespoły Northon realizują projekty w Polsce i innych krajach Europy po uzgodnieniu zakresu technicznego, lokalizacji i harmonogramu.
Jakie dane są potrzebne do przygotowania wyceny?
Potrzebne są dane turbiny i przekładni, oznaczenie łożyska, opis objawów, wyniki diagnostyki, dostępna dokumentacja, lokalizacja farmy, liczba turbin i oczekiwany termin.
